Pues bueno, después de mucho tiempo sin pasar por aquí voy a mostraros mi último proyecto, que sin la ayuda de mi padre no hubiese sido posible realizar.
Se trata de una CNC (Computer Numerical Control casera hecha en casi su totalidad en madera. Se controla mediante Arduino, GRBL y GCode Sender. Os dejo una foto y un video de esta en funcionamiento. También podeis acceder al enlace de mi página en Instructables donde está detallado todo el proyecto. Espero que os guste.
Para empezar, aquí muestro una fuente de laboratorio que me he hecho a partir de una fuente de alimentación ATX de una vieja torre de ordenador. Me viene muy bien ya que de ella podemos sacar distintas tensiones de salida y también las tomas de tierra. No tengo fotos de como me la hice pero básicamente he sacado las tensiónes por diferentes bornas que he empotrado en un tablerito de madera y varios interruptores para dar paso a las salidas.
Las las tensiones de las conexiones de una fuente atx suelen ser como las de la siguiente imagen:
La mía es como la de la izquierda y como podéis comprobar las tensiones que nos ofrece son: Naranja = 3.3V Rojo = 5V Blanco = -5V Amarillo = 12V Azul = -12V Negro = masa Gris = Power ok (este nos da la señal cuando la fuente esta lista para usarse) Lila = Da señal de que la fuente está conectada a los 220/230V de casa (no de que esté en funcionamiento) Verde = Este es el cable que al conectarlo a masa hace que se encienda la fuente, o bien podemos soldarlo para que se encienda directamente cada vez que conectemos la fuente al enchufe o ponerle un interruptor que es lo que yo hice.
De este modo quedándonos con un cable de cada color nos vale. Yo desoldé todos los cables que me sobraban de la placa de la fuente.

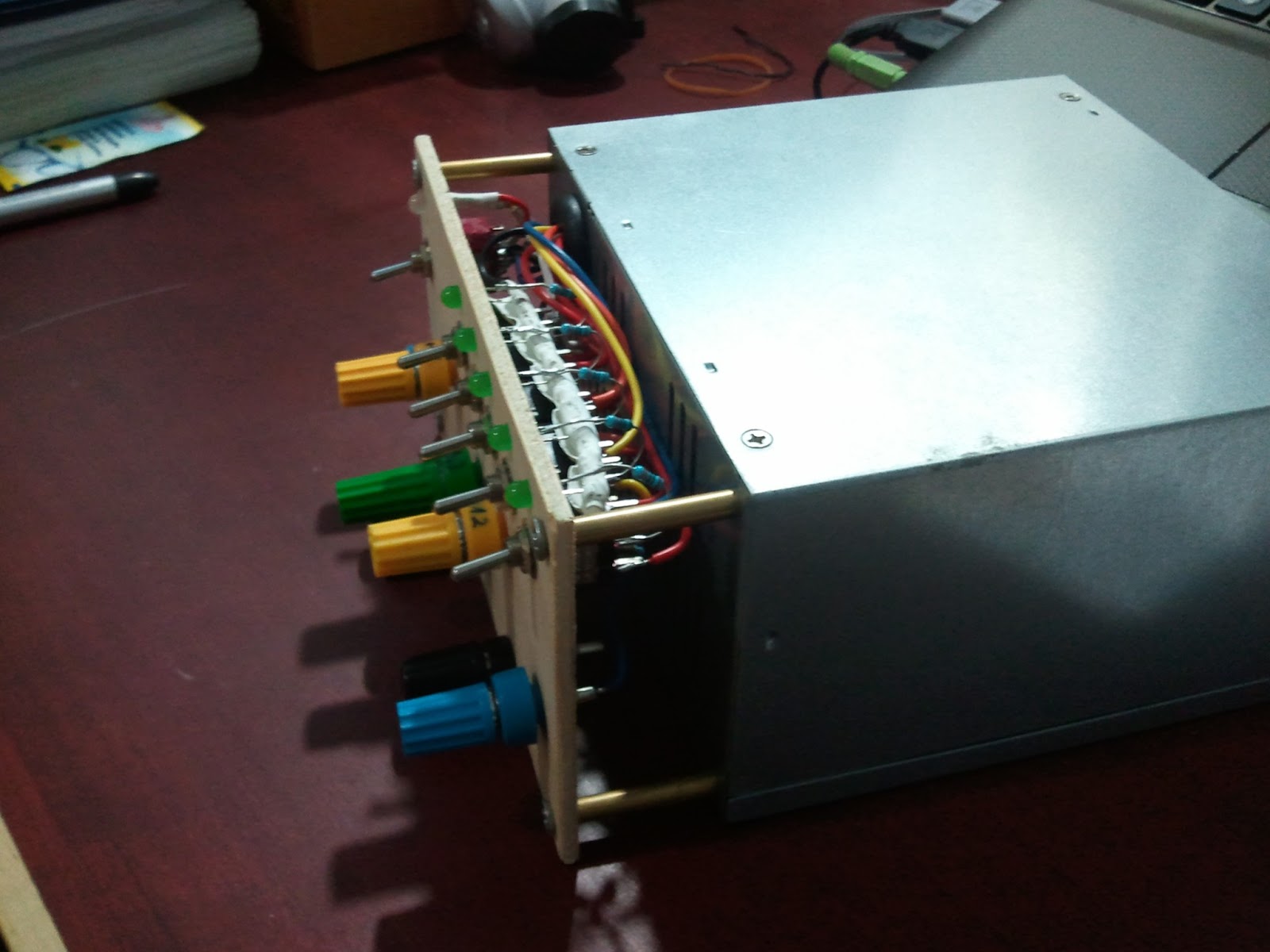

Estas son las fotos de como ha quedado la mía. Como podéis ver, puse una borna por cada salida (para conectar cables banana) y un interruptor para cada salida para que estén activas solo cuando yo las active y un led indicador en cada uno. También puse un led bicolor en el interruptor de la izquierda del todo que es el de encendido y apagado de la fuente.
Como ya bien dice el título de la entrada pronto volveré a estar activo en el blog ya que con las cosas de la universidad poco tiempo he tenido para dedicarle al blog. En un par de semanas termino los exámenes y espero poco a poco ir haciendo cosas y publicándolas en el blog.
Sin más, gracias a todos aquellos que, desde diferentes puntos geográficos, visitan el blog.
Llevaba queriendo hacer esto bastante tiempo hasta que he dado con la tecla. Me pude hacer con un par de altavoces de un viejo televisor y he dedicado un poco de tiempo a hacerme un amplificador para poder conectarlos, mediante éste, al pc o cualquier reproductor con un jack de 3,5mm y escuchar la música o audio.
He utilizado un TDA7263 que me da 12W + 12W en stéreo con altavoces de 8Ω de impedancia. La alimentación que ha de tener el circuito es de entre 10-32 voltios. Puesto que el circuito se calienta bastante le he añadido un disipador. Este circuito en el pin 3 tiene entrada de MUTE. Se le pueden colocar también potenciómetros a la salida para controlar el nivel de volumen. Pronto pondré algunas fotos del circuito montado.
Hoy vengo con algo bastante sencillito. Se trata de un vúmetro stereo el cual conectaremos mediante un jack stereo a una salida de audio y que nos muestra, mediante unos leds, el nivel de cada uno de los dos canales (izquierdo y derecho). He usado un circuito integrado LM3915. Este circuito trae integrados 2 modos (seleccionables por medio de la patilla 9): modo barra, en el que se mantienen encendidos los leds que están por debajo del pico de volumen, y modo punto, en el que solo se enciende el led que representa el pico de volumen.
Dejo un esquemático de una de las partes del circuito que representaría a uno de los canales del stereo y tendrían que hacer este circuito por duplicado para obtener así un vúmetro para cada canal del stereo. Por lo tanto también tendrían que comprar por duplicado los componentes que se muestran en la imagen.
A la hora de conectarlos solo tendrín que coger la masa del jack stereo para ambos circuitos y el canal izquierdo del jack para uno y el derecho para el otro.
Con el potenciómetro ajustamos el nivel de ganancia del circuito para que no sature y podamos ver la variación de volumen.
Aquí tienen el vídeo del vúmetro en funcionamiento y debajo el mismo pero con otro tipo de leds.
He cogido esa canción porque se aprecia perfectamente el stereo cuando para la música y tocan las guitarras solas.
Hoy vengo a comentaros un programilla bastante simple e intuitivo a la hora de simular circuitos y bastante variado en cuanto a componentes, tanto analógicos como digitales. Se llama Cocodrile Technology. Se pueden recrear en 3D los modelos montados y hacer mediciones de cualquier tipo. Y aquí os dejo unas imágenes del programa para que os hagais una idea. El programa realmente es de pago pero buscandolo en Google encontraremos para descargarlo gratis en páginas de descargas o foros.
Este es un circuito bastante atractivo a la vista por el funcionamiento de los leds. Consta de un circuito de señal de reloj montado con un NE555, mediante unos 7400 controlamos la ida y venida del encendido de los leds y con el potenciometro R1, aumentando y disminuyendo la resistencia, modificamos la velocidad de la ida y venida. Aquí abajo os dejo un esquemático del circuito y seguida de este un vídeo del montaje completo en funcionamiento. Puede parecer un vumetro a simple vista pero no funciona como tal (no tenía mas leds de color verde y tuve que coger las restantes de otros colores que tenía).
EL 74154 es un demultiplexor de 4 a 16 y el 74193 es un contador binario.
